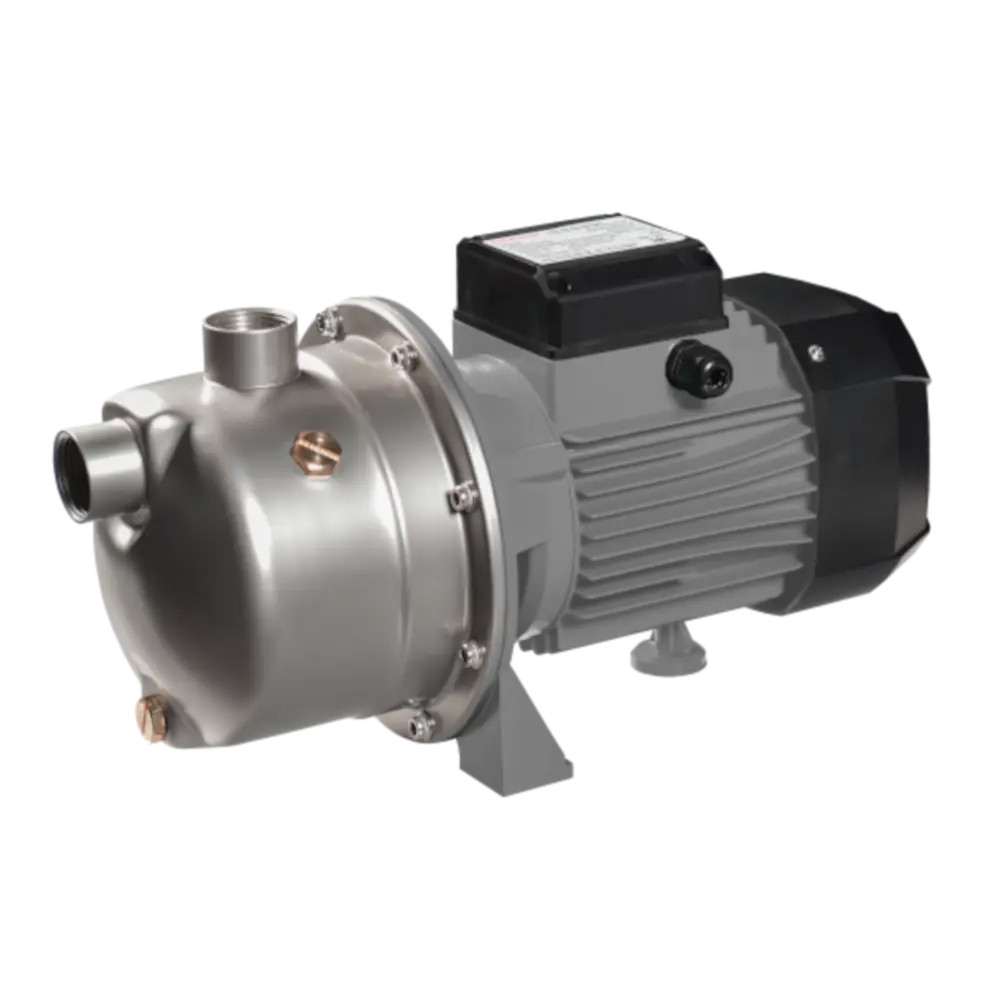

Rz-HS. Насос самовсасывающий эжекторный
Одноступенчатый, с горизонтально установленным двигателем и резьбовым подключением патрубков. Высота всасывания до 9 м. Все детали, контактирующие с перекачиваемой средой, являются коррозионно-стойкими. В нижней части корпуса расположено сливное отверстие, а верхней части корпуса штуцер для спуска воздуха. Насос предназначен для частных и промышленных систем водоснабжения, орошения, повышения давления, подъема воды и использования дождевой воды. Трёхфазный электродвигатель с кабельным вводом.
Общие данные:
- Макс. расход (м³/ч): 5
- Макс. напор (м): 40
- Макс. темп. перекач. жидкости (°С): 40
- Макс. темп. окруж. среды (°С): 40
- Максимальное раб. давление (бар): 6
- Макс. гидравлический КПД: -
- Подключение патрубков: G1"
- Номинальная мощн. двигателя (кВт): 0,75
- Номинальный ток двигателя (А): 1,8
- Подключение к сети: 230 В / 50 Гц
- Номинальная частота вращ. (об/мин): 2900
- Класс энергоэффективности: IE3
- Макс. КПД электродвигателя: -
- Класс защиты электродвигателя: IP44
- Класс изоляции двигателя: F
- Размеры и вес (ДхШхВ, мм): 420x240x270 (9кг)
Материалы
- Корпус насоса: Нержавеющая сталь AISI304 (08Х18Н10)
- Рабочее колесо: PPO
- Уплотнение вала: 301-14/21, ГрафитКерамика/NBR
- Вал двигателя: Нержавеющая сталь AISI304 (08Х18Н10)
Установочные размеры
- Патрубок на всасывающей стороне: G1"
- Патрубок на напорной стороне:
- Масса, кг: 9
Область применения
- Подъём воды из резервуаров/колодцев
- Орошение
- Водоснабжение
- Повышение давления в трубопроводах
Условия эксплуатации
Условия эксплуатации насосов должны соответствовать климатическим исполнениям (ГОСТ 15150) У4 – для эксплуатации в закрытых, отапливаемых помещениях макроклиматического района с умеренным климатом и УХЛ4 – для эксплуатации в закрытых, отапливаемых помещениях макроклиматических районов с умеренным и холодным климатом.
Насосы должны эксплуатироваться в рабочем интервале подач и напоров. Эксплуатация насосов за пределами рабочего интервала не допускается. Насосы применяются для перекачивания холодной и горячей воды, не содержащей твердых частиц. Допускается перекачивание пропиленгликоля (до 40%) и другой жидкости, свойства которой аналогичны воде с показателем pH 6.5 – 8.5. Не допускается применение горючих и взрывоопасных жидкостей. Запрещается запускать и эксплуатировать насос без жидкости.
Монтаж
Насосы необходимо устанавливать на фундаменты или металлические каркасы. Насосы устанавливаются горизонтально и вертикально.
