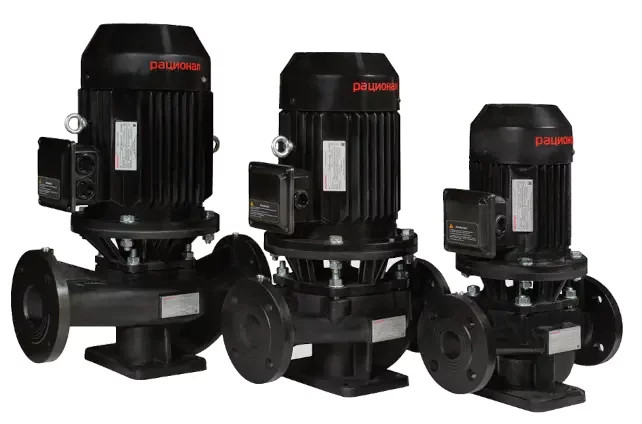

Rz-L. Насос циркуляционный одноступенчатый с сухим ротором
Rz-L. Насос циркуляционный одноступенчатый с сухим ротором, типа «ин-лайн», в моноблочном исполнении с низким уровнем шума и вибрации, с неподвижно присоединенным и вертикально установ-ленными стандартным асинхронным электродвигателем с классом энергоэффективности IE3. На насосах устанавлива¬ются высокотемпературные скользящие торцевые уплотнения не зависящие от направления вращения. Фланцы имеют штуцеры R¼ для измерения давления до и после насоса. В нижней части корпуса распо¬ложено сливное отверстие, а верхней части корпуса ручной воздухоотводчик для спуска воздуха. Конструкция насоса позволяет снять двигатель с адаптером и рабочим колесом без полного демонтажа насоса с трубопровода. Трёхфазный электродвигатель с кабельным вводом.
Материалы
- Корпус насоса: Чугун EN-GJL-200 (СЧ20) с электрофорезным покрытием
- Адаптер: EN-GJL-200 (СЧ20) с электрофорезным покрытием
- Рабочее колесо: EN-GJL-200 (СЧ20)
- Вал: Нержавеющая сталь AISI304 (08Х18Н10)
- Уплотнение вала: FU1/G60 (температура эксплуатации до 120°С)
- a. Материал поверхности подвижной части уплотнения: Графит
- b. Материал неподвижной части: Карбид кремния

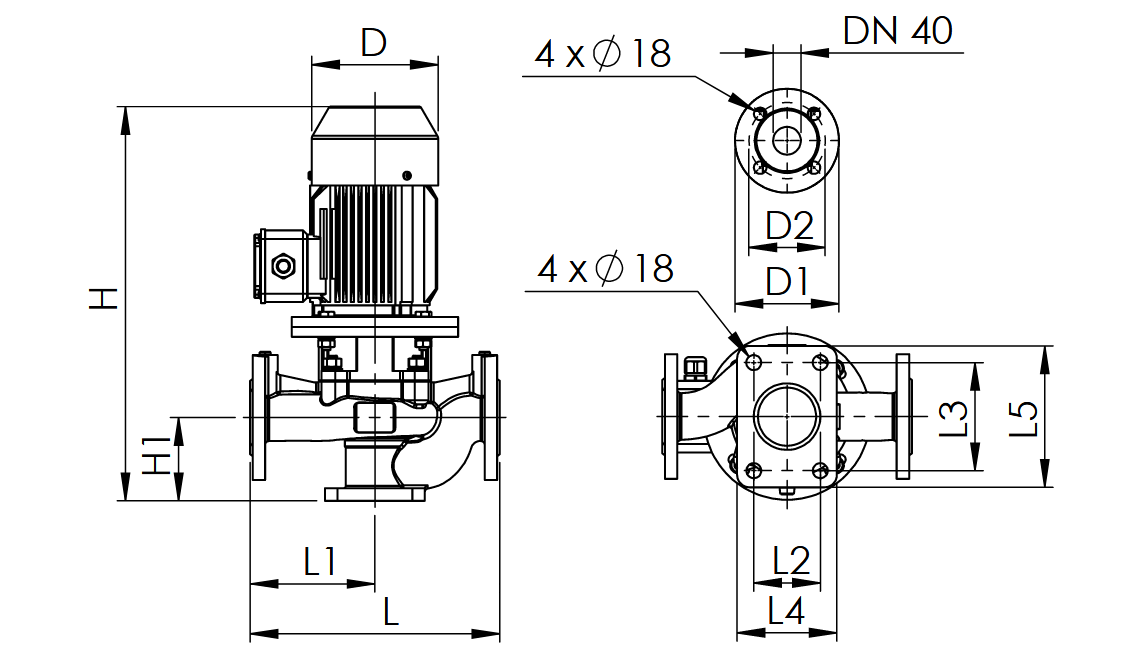

Установочные размеры
- Патрубок на всас. стороне DNs: DN 40, PN 16
- Патрубок на напорн. стороне DNd: , PN 16
- Габаритная длина, мм: 300
- Масса, кг: 39
Область применения
- Системы теплоснабжения
- Системы отопления
- Системы вентиляции
- Системы кондиционирования воздуха
- Системы холодоснабжения
- Водоснабжение
- Технологические процессы
Условия эксплуатации
Условия эксплуатации насосов должны соответствовать климатическим исполнениям (ГОСТ 15150) У4 – для эксплуатации в закрытых, отапливаемых помещениях макроклиматического района с умеренным климатом и УХЛ4 – для эксплуатации в закрытых, отапливаемых помещениях макроклиматических районов с умеренным и холодным климатом.

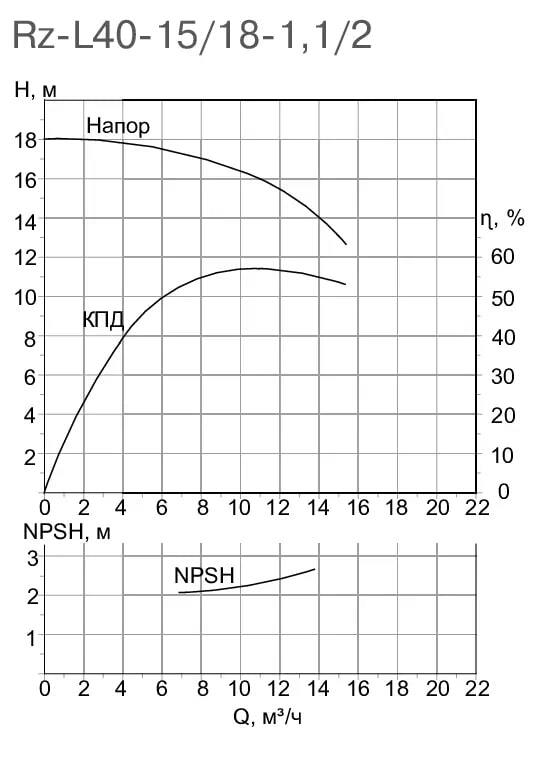

Насосы должны эксплуатироваться в рабочем интервале подач и напоров. Эксплуатация насосов за пределами рабочего интервала не допускается. Насосы применяются для перекачивания холодной и горячей воды, не содержащей твердых частиц. Допускается перекачивание пропиленгликоля (до 40%) и другой жидкости, свойства которой аналогичны воде с показателем pH 6.5 – 8.5. Не допускается применение горючих и взрывоопасных жидкостей. Запрещается запускать и эксплуатировать насос без жидкости.
Монтаж
Насосы необходимо устанавливать на фундаменты или металлические каркасы. Насосы с мощностью двигателя 7,5 кВт и менее, возможно установить на трубопроводы, при условии, что трубопроводы закреплены и рассчитаны на такую нагрузку.
Насосы с мощностью двигателя 7,5 кВт и менее, могут устанавливаться горизонтально или вертикально. Насосы с мощностью двигателя более 7,5 кВт устанавливаются горизонтально.
