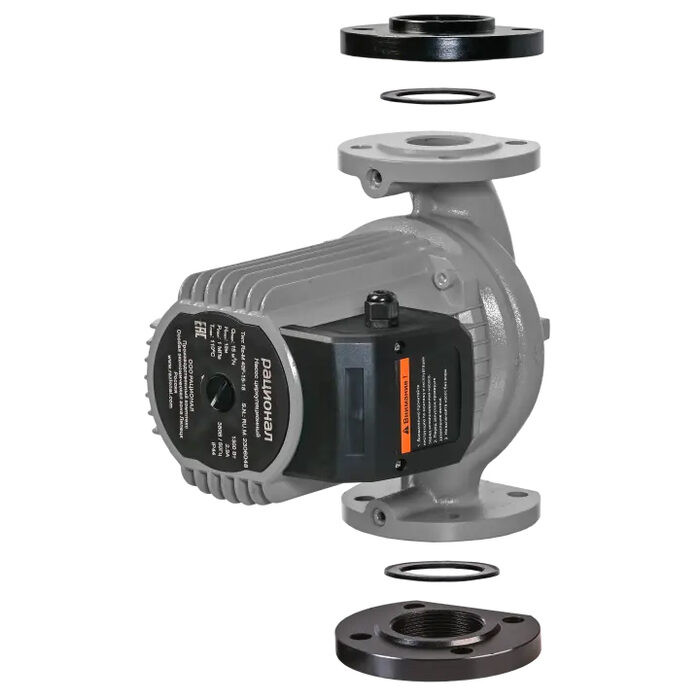

Rz-M. Насос циркуляционный одноступенчатый с мокрым ротором
резьбовым или фланцевым подключением патрубков. Насос предназначен для частных систем отопления, вентиляции и кондиционирования. Двухполюсный однофазный электродвигатель с кабелем и евровилкой (DN25-32) или трёхфазный электродвигатель с кабельным вводом (DN40-65), конденсатор в соединительной коробке.

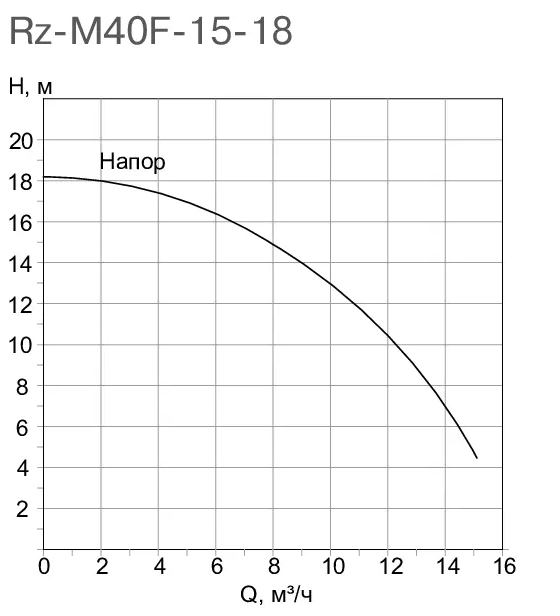

Общие данные:
- Макс. расход (м³/ч): 15
- Макс. напор (м): 18
- Макс. темпер. перекач. жидкости (°С): 110
- Макс. темпер. окруж. среды (°С): 40
- Максимальное раб. давление (бар): 10
- Макс. гидравлический КПД: -
- Подключение патрубков: DN 40
- Номинальная мощность двиг. (кВт): 1,3
- Номинальный ток двигателя (А): 2,9
- Подключение к сети: 380 В / 50 Гц
- Номин. частота вращения (об/мин): 2900
- Класс энергоэффективности: IE3
- Макс. КПД электродвигателя: -
- Класс защиты электродвигателя: IP44
- Класс изоляции двигателя: F
- Размеры и вес (ДхШхВ, мм): 300x280x210 (19кг)
Материалы
- Корпус насоса: Чугун
- Рабочее колесо: PPO
- Крышка корпуса: Нержавеющая сталь

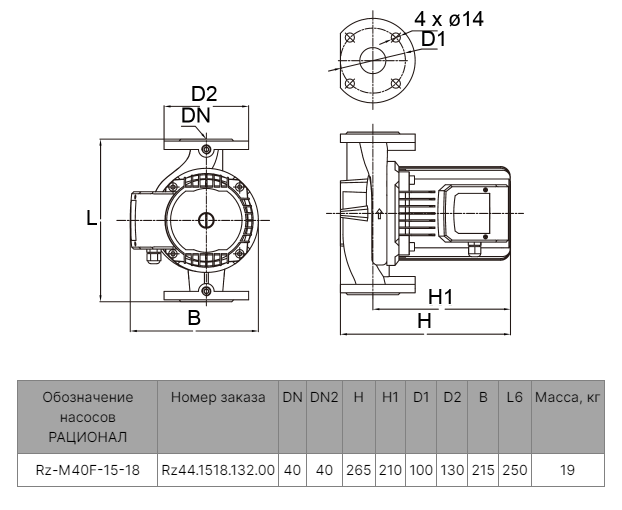

Установочные размеры
- Патрубок на всасывающей стороне: DN 40
- Патрубок на напорной стороне:
- Масса, кг: 19
Область применения
- Системы отопления
- Системы отопления – теплый пол
- Системы кондиционирования воздуха
- Системы вентиляции
Условия эксплуатации
Условия эксплуатации насосов должны соответствовать климатическим исполнениям (ГОСТ 15150) У4 – для эксплуатации в закрытых, отапливаемых помещениях макроклиматического района с умеренным климатом и УХЛ4 – для эксплуатации в закрытых, отапливаемых помещениях макроклиматических районов с умеренным и холодным климатом.
Насосы должны эксплуатироваться в рабочем интервале подач и напоров. Эксплуатация насосов за пределами рабочего интервала не допускается. Насосы применяются для перекачивания холодной и горячей воды, не содержащей твердых частиц. Допускается перекачивание пропиленгликоля (до 40%) и другой жидкости, свойства которой аналогичны воде с показателем pH 6.5 – 8.5. Не допускается применение горючих и взрывоопасных жидкостей. Запрещается запускать и эксплуатировать насос без жидкости.
Монтаж
Насосы возможно установить на трубопроводы, при условии, что трубопроводы закреплены и рассчитаны на такую нагрузку Двигатель насоса должен находиться в горизонтальном положении.
